YDQ(W)無局放工頻耐壓試驗裝置

       YDQ(W)無局放工頻耐壓試驗裝置適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。如:電力變壓器、互感器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓試驗,用于檢驗各種絕緣材料、絕緣結構的耐受工頻電壓的絕緣水平。同時也可對以上被試品進行局部放電的測量。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
          YDQ(W)無局放工頻耐壓試驗裝置適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。如:電力變壓器、互感器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓試驗,用于檢驗各種絕緣材料、絕緣結構的耐受工頻電壓的絕緣水平。同時也可對以上被試品進行局部放電的測量。

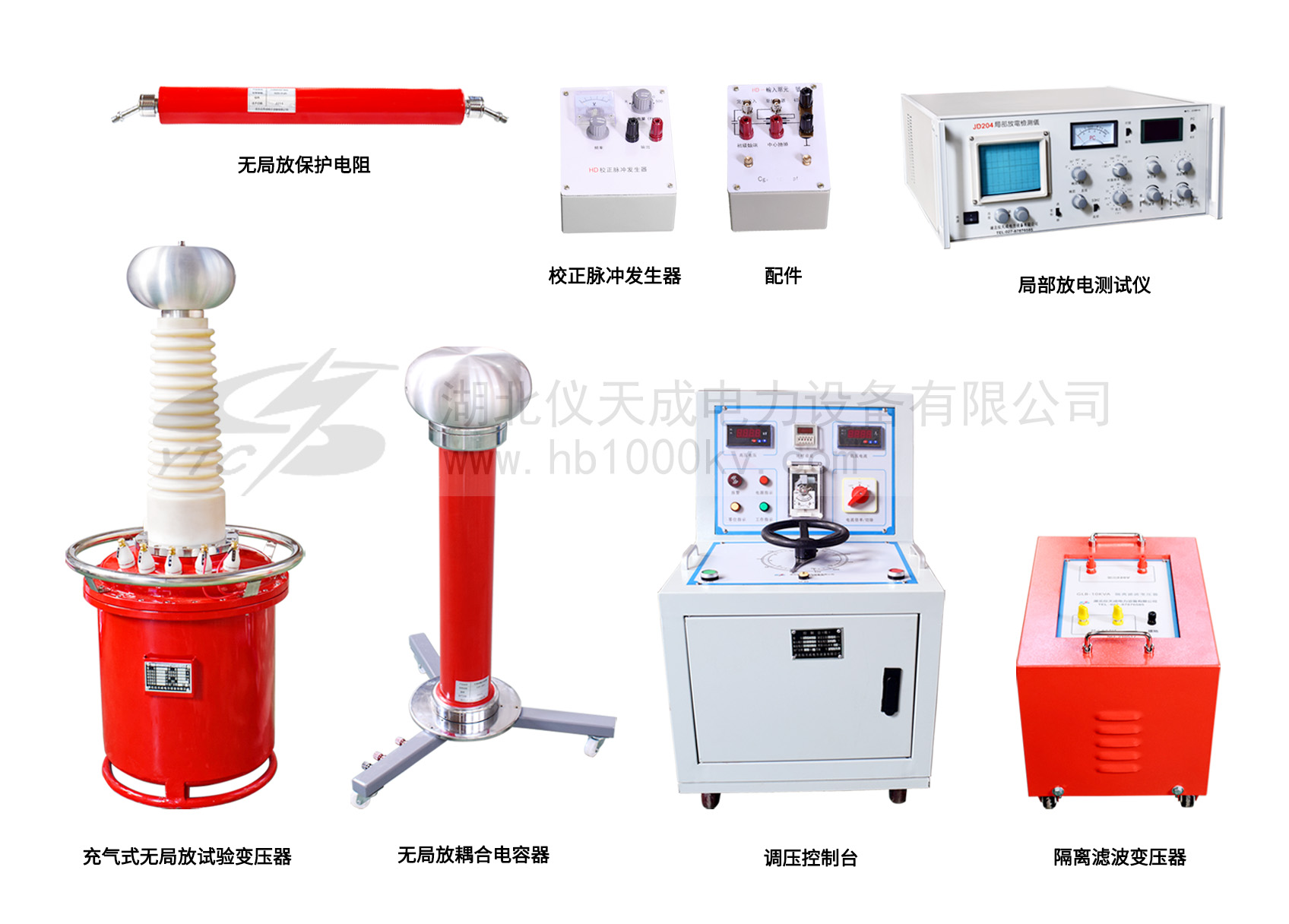

產品組成:

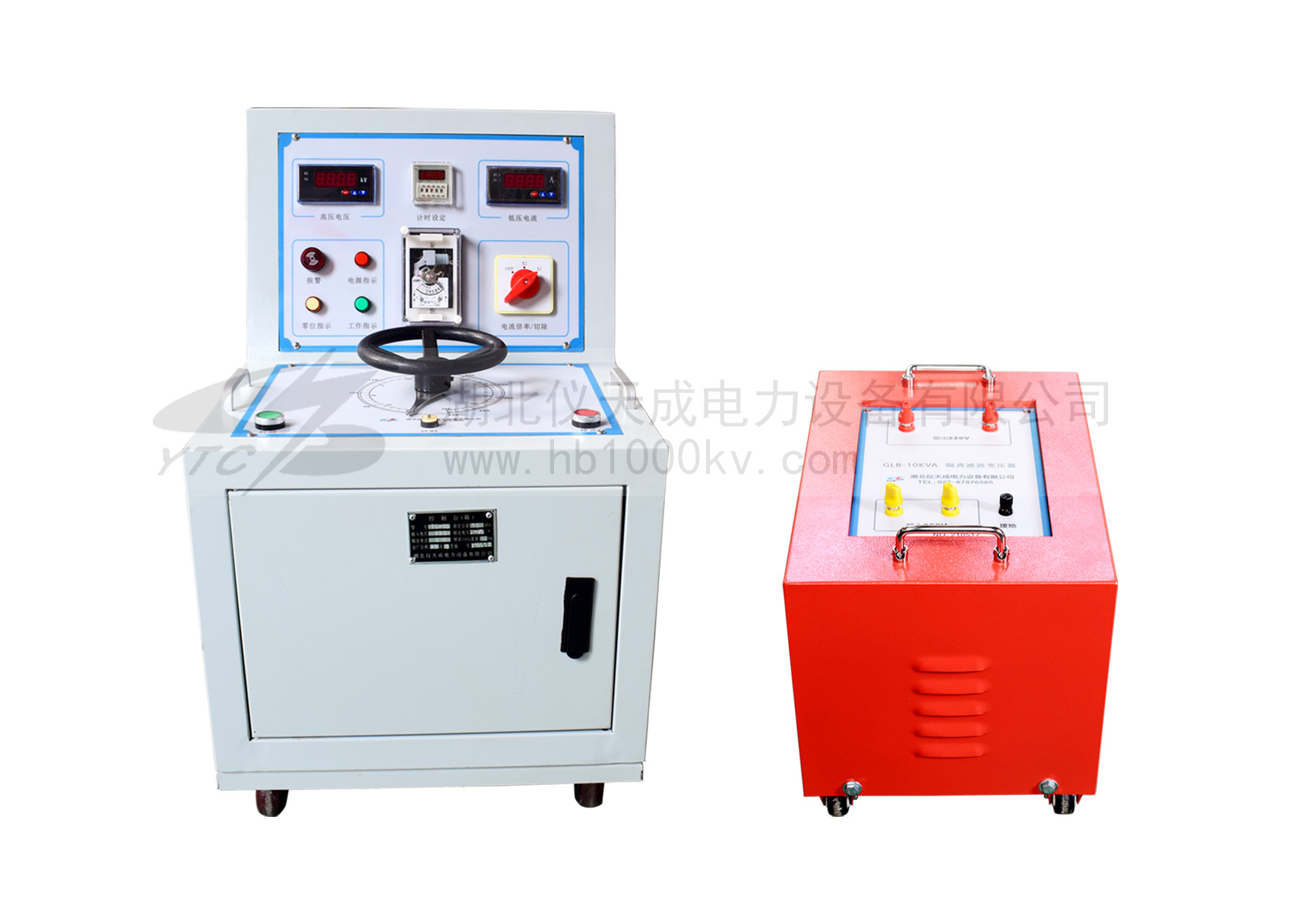

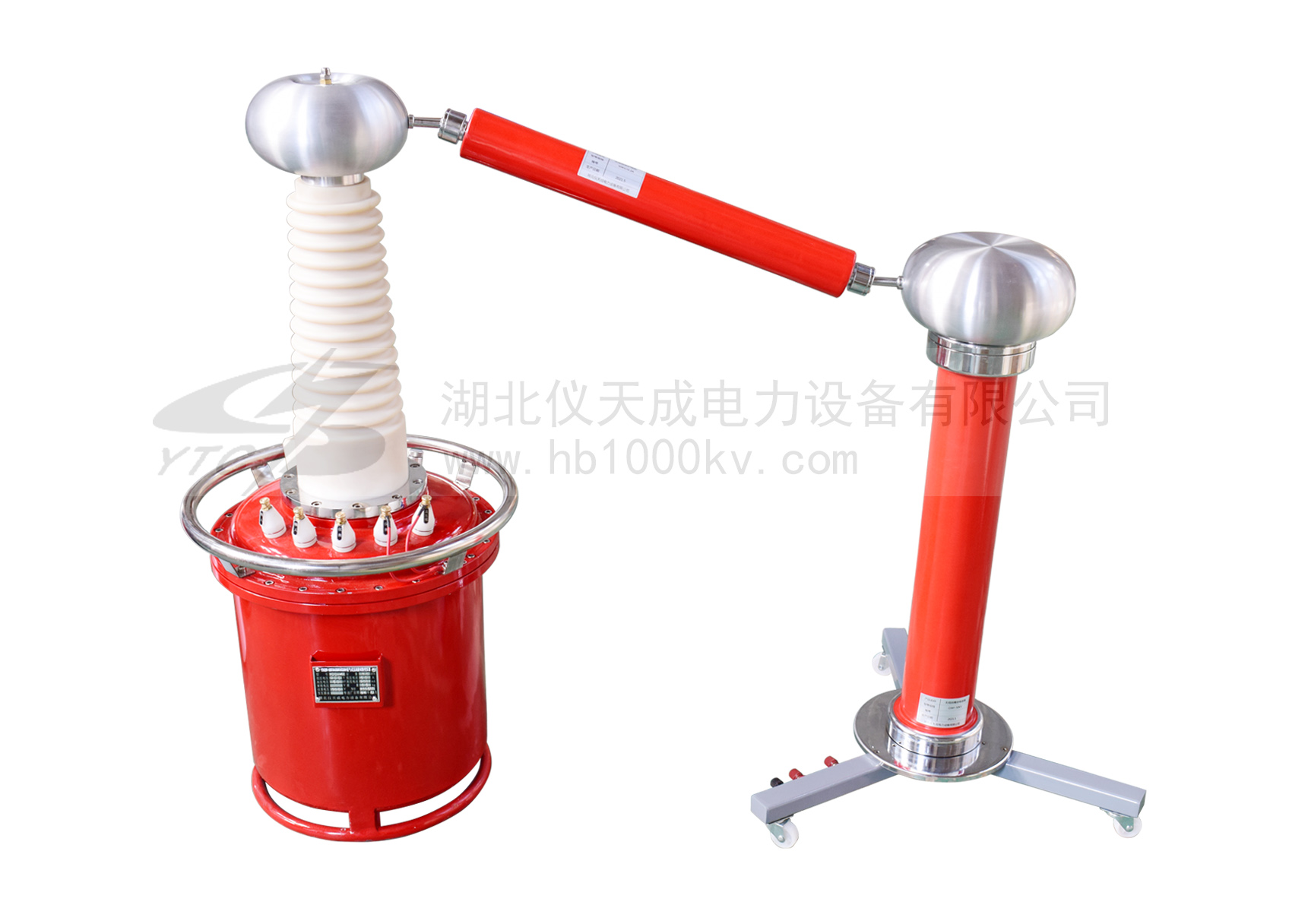

工頻耐壓試驗裝置:調壓控制臺:控制充氣式無局放試驗變壓器輸出指定的高電壓;充氣式無局放試驗變壓器:充氣式無局放試驗變壓器主要是為整套試驗裝置提供穩定的高壓電源;
局部放電測試儀:儀器經適當定標后能直讀放電脈沖的放電量。
隔離濾波變壓器:將試驗變壓器提供的高壓電源經過隔離濾波變壓器變成較純凈的高壓電源;
無局放耦合電容器:取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量;
無局放保護電阻:保護高壓試驗設備和被試品;

產品特征:
1、采用無局部放電環氧絕緣筒,局部放電量小,阻抗電壓低,優于國際標準。
2、采用智能電子保護裝置,可靠性高。
3、采用自動控制技術,智能化自動化程度高,抗干擾能力強。

產品別稱:無局放工頻耐壓試驗裝置、工頻無局放耐壓試驗裝置、工頻無局放耐壓成套試驗裝置、無局放工頻耐壓試驗成套裝置
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

YDQ-W系列高壓試驗變壓器額定參數:

規格

容量
KVA
低壓側 高壓側 測量變化 60分鐘溫升
阻抗電壓
空載電流

質量
kg

外形尺寸
外徑Х高
mmХmm
電壓
V
電流
A
電壓
KV
電流
mA
1.5/50 1.5 200 7.5 50 30 500 50 10 <4 26 230Х600
3/50 3 200 15 50 60 500 50 10 <4 32 280Х600
6/50 6 200 30 50 120 500 50 10 <4 38 320Х610
10/50 10 200 50 50 200 500 50 10 <4 53 350Х620
15/50 15 400 37.5 50 300 500 50 8 <4 70 380Х630
20/50 20 400 50 50 400 500 50 8 <4 85 440Х650
30/50 30 400 75 50 600 500 50 8 <4 100 480Х650
50/50 50 400 125 50 1000 500 50 8 <4 120 520Х650
10/100 10 200 50 100 100 1000 50 10 <4 65 380Х1000
15/100 15 400 37.5 100 150 1000 50 8 <4 85 410Х1100
20/100 20 400 50 100 200 1000 50 8 <4 100 460Х1100
30/100 30 400 75 100 300 1000 50 8 <4 110 510Х1100
50/100 50 400 125 100 500 1000 50 8 <4 125 600Х1210
10/150 10 200 50 100 66.7 1500 50 10 <4 90 480Х1550
15/150 15 400 37.5 150 100 1500 50 8 <4 100 510Х1600
20/150 30 400 50 150 133.3 1500 50 8 <4 110 540Х1600
30/150 30 400 75 150 200 1500 50 8 <4 125 560Х1600
50/150 50 400 125 150 333.3 1500 50 8 <4 140 640Х1650
30/200 30 400 75 200 150 2000 50 8 4 160 620×1720
50/200 50 400 125 200 250 2000 50 8 4 180 660×1720
50/250 50 400 125 250 200 2500 50 8 4 230 680×2100


注:容量50KVA以上試驗變壓器參數略

調壓控制臺參數:
項目 技術指標及參數
輸出電流: AC0~50A
輸出電壓: AC0~250V
電流測量精度: ±1.5%
電壓測量精度: ±1.5%
介電強度: 電源連線對機殼能承受1500V(50Hz有效值)1分鐘耐壓。
泄漏電流: <3.5mA
絕緣電阻: >2MΩ
相對濕度: ≤80%
環境溫度: -10℃~40℃
使用電源頻率: 50Hz±1Hz
使用電源電壓: AC220V±10%
重量: 35公斤(不含附件)
型式: 一體化便攜式

局部放電測試儀參數:
項目 技術指標及參數
測試范圍: 6PF一250uF
檢測靈敏度: (見表一)
放大器頻帶: 低端:10KHZ、20KHZ、40KHZ任選。
高端:80KHZ、200KHZ、300KHZ任選。
放大器增益調節: 粗調六檔,檔間增益20±ldB;細調范圍≥20dB
時間窗: 窗寬:可調范圍15。一l50。
窗位置:每一窗可旋轉0°一l70°
兩個時間窗可分別開或同時開。
放電量表: 指針式表頭:對數刻度:1—l0—100誤差<±5%(以滿度計) 線性刻度:0一100誤差<±5%。
數字表表頭:以3.5位LED數字表顯示 0—100誤差<±3%(以滿度計)。
橢圓時基: 頻率:50HZ、100HZ、150HZ、200HZ、400HZ.
橢圓旋轉:以30°為一檔,可作120°旋轉。
顯示方式:橢圓一直線。
試驗電壓表: 量程:100KV
顯示:  3.5位LED數字電壓表指示
精度:優于±3%(以滿度計)
重量: 約18㎏
體積: 500×500×210(寬×深×高)?

表一:
輸入單
元序號
調諧電容 單位 靈敏度(微微庫) (不對稱電路)
1 6—25—100 微微法 0.02
2 25—100—400 微微法 0.04
3 100—400—1500 微微法 0.06
4 400—1500—6000 微微法 0.1
5 1500—6000—25000 微微法 0.2
6 0.006—0.025—0.1 微法 0.3
7 0.025—0.1—0.4 微法 0.5
8 0.1一O.4—1.5 微法 1.0
9 0.4一1.5—6.O 微法 1.5
10 1.5—6.O一25 微法 2.5
11 6.0—25—60 微法 5.O
12 25—60一250 微法 10~
7R 電  阻   ~0.5

應用領域 APPLICATION FIELD

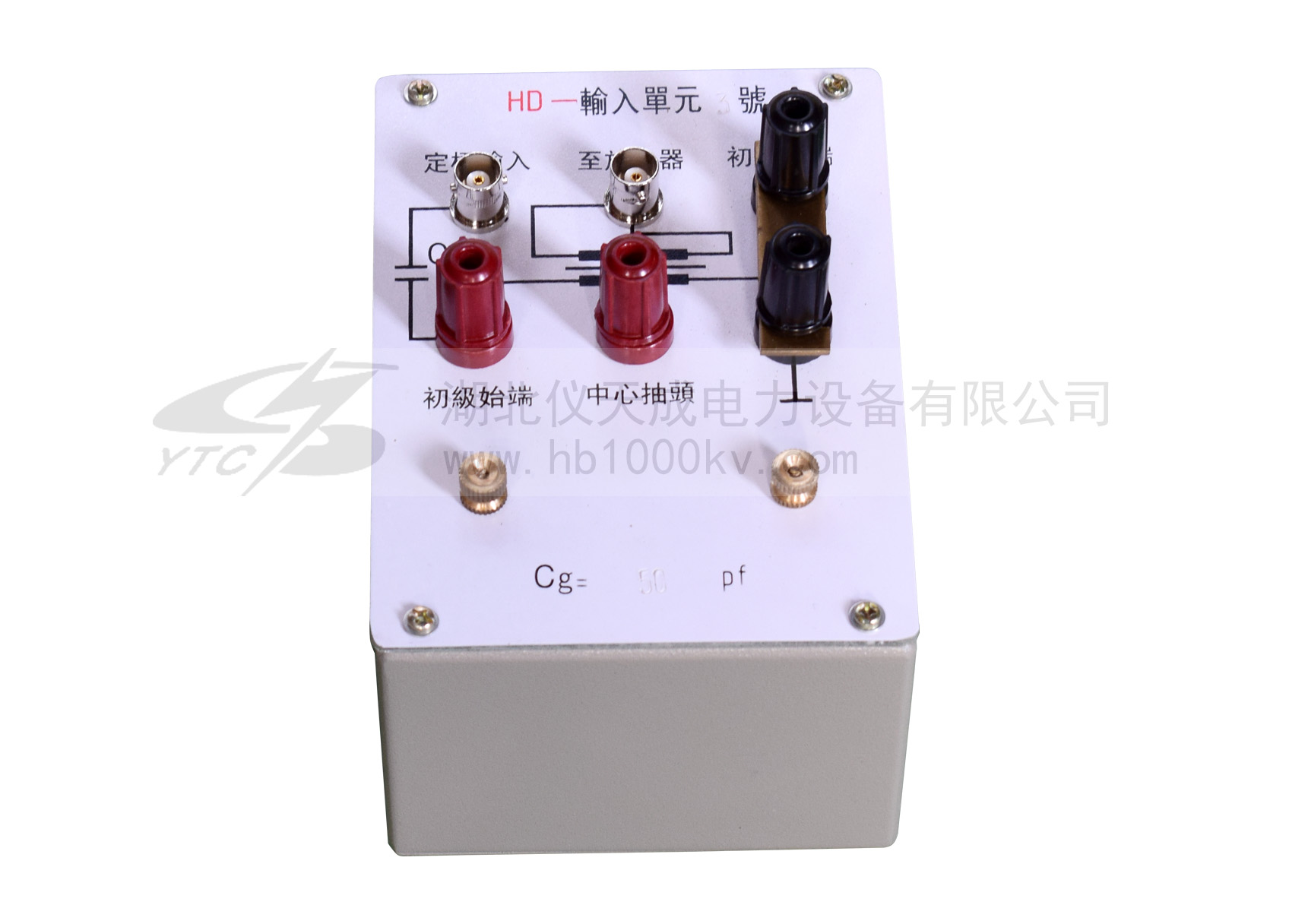

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。

產品型號使用證書產品型號使用證書 質量管理體系證書質量管理體系證書 外觀設計專利證書外觀設計專利證書
